Технические характеристики сканирующих модулей
Характеристики сканирующих модулей: Honeywell HS7 / Urovo SE2030 / Zebra SE4710 / Zebra SE4750 SR / Meferi SE5070 / Honeywell N6703 / Honeywell N6603

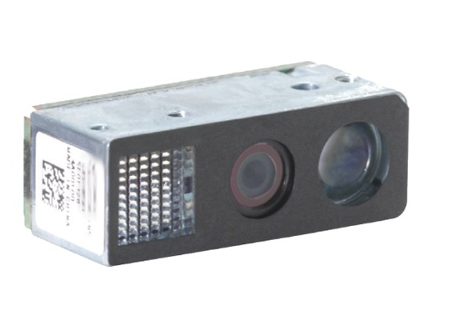

Honeywell HS7
| Параметр | Значение | Что это означает на практике |
| Тип сенсора | КМОП (CMOS) с глобальным затвором |
Высокая скорость и четкость. Сенсор делает моментальный "снимок" всей сцены без искажений, идеально для сканирования движущихся объектов. |
| Разрешение сенсора | 1280 × 800 пикселей @ 60 fps |
Высокая детализация. Позволяет уверенно считывать даже очень мелкие (dense) штрихкоды. Высокая частота кадров обеспечивает быстрое и надежное сканирование. |
| Поле обзора (FOV) |
Гориз.: 40° ±2° Верт.: 25° ±2° |
Широкий "взгляд". Облегчает поиск и захват кода, так как не требуется точное прицеливание. Поле зрения имеет прямоугольную форму. |
| Рабочее расстояние | От 50 мм до 300 мм |
Гибкость при сканировании. Модуль может работать как вплотную к объекту (5 см), так и на удобном расстоянии (до 30 см). |
| Глубина резкости (DOF) | ±15 мм на расстоянии 150 мм |
Прощение ошибок по дистанции. Если цель находится в 150 мм от сканера, вы можете двигать ее вперед-назад на ±15 мм, и она останется в фокусе. Это очень удобно. |
| Освещение |
Белые светодиоды, 5700K Равномерная подсветка |
Качественная "подсветка" сцены. Свет холодного белого оттенка обеспечивает точную цветопередачу и высокий контраст, что критично для чтения любых кодов, особенно на глянцевых поверхностях. Отсутствие засветов гарантирует, что на изображении не будет бликов, мешающих декодированию. |
| Лазер наведения | Красный, 650 нм |
Точное позиционирование. Лазерный луч показывает точный центр области сканирования, позволяя пользователю instantly понять, какой код будет считан. |
Требования к материалу штрих кода:
Штрихкоды, напечатанные на глянцевой или ламинированной бумаге, лучше всего считываются под углом более ±5° относительно сканирующего модуля (Image Engine). Это предотвращает попадание ярких бликов от подсветки на фотоприёмник (Imager).

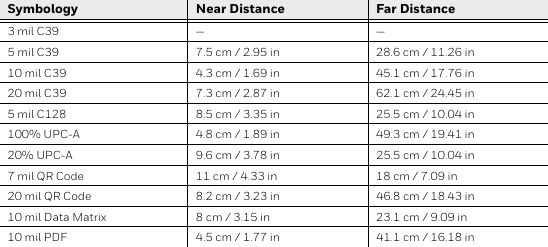

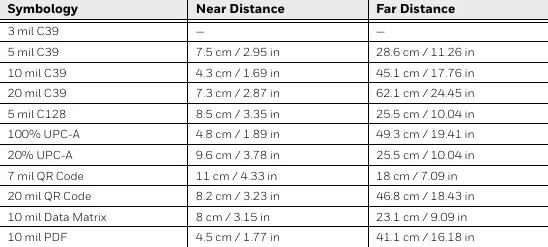

Стандартный диапазон — гарантированные значения

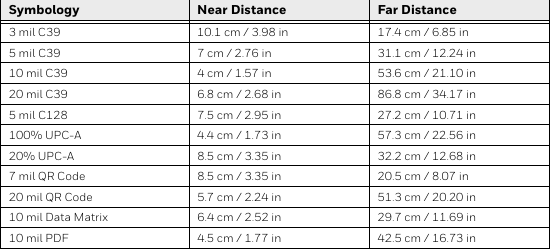

Стандартный диапазон — типичные значения
Давайте расшифруем колонки в этом контексте:
Symbology (Символика):

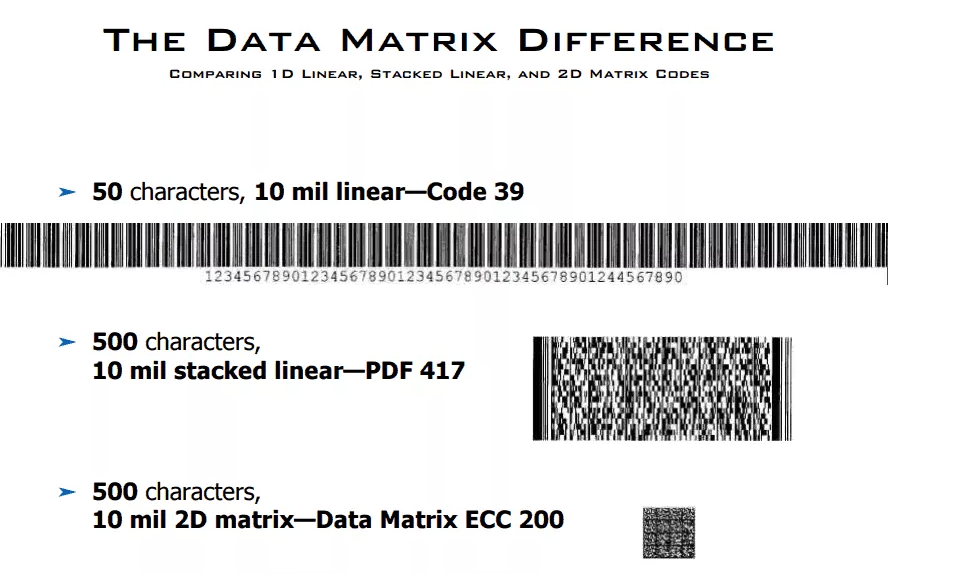

3 mil— это размер модуля (module size) или минимальный элемент вашего штрихкода. 1 mil = 0.001 дюйма. Таким образом, 3 mil — это очень маленький код, где каждая "ячейка" (модуль) размером всего 0.0762 мм.Пример:
(рис 1)
(рис 2)
Near Distance (Ближняя дистанция):
10.1 cm / 3.98 in— это минимальное расстояние, с которого сканер сможет уверенно считать этот крошечный код (3 mil). Если вы поднесете сканер ближе этой дистанции, он не сфокусируется и не сможет прочитать код.Far Distance (Дальняя дистанция):
17.4 cm / 6.85 in— это максимальное расстояние, с которого сканер еще может прочитать этот же крошечный код (3 mil). Если вы отодвинетесь дальше, код станет слишком маленьким для его оптики и разрешающей способности. 44∘±2∘
Поле Обзора (Field of View)
| Стандартный диапазон (SR) | |
| Угол поля обзора по горизонтали (градусы) |
44∘ ±2∘ |
| Угол поля обзора по вертикали (градусы) | 28.5∘ ±2∘ |
Что это значит:
Эта секция описывает "зрение" сканера. Угол обзора показывает, насколько "широко" сканер видит.
44∘
по горизонтали: Это довольно широкий угол, похожий на широкоугольный объектив камеры. Это позволяет сканировать коды, не обязательно точно наводясь на них, что ускоряет процесс.28.5∘
по вертикали: Поле уже по вертикали, что типично для многих сканеров. Общая картина поля зрения представляет собой широкий горизонтальный прямоугольник.±2∘
: Допуск при производстве. Реальный угол вашего сканера может незначительно отличаться.
Характеристики Считывания Штрихкодов (Bar Code Characteristics)
Эта таблица отвечает на вопрос: "Какие штрихкоды этот сканер может прочитать?"
| Минимальный размер X для линейных штрихкодов | до 3 mil |
| Минимальный размер X для 2D штрихкодов (PDF417) | до 5 mil |
| Минимальный размер X для штрихкодов DataMatrix | до 7 mil |
| Контрастность печати | от 20% |
(1 mil = 0.001 дюйма = 0.0254 мм)

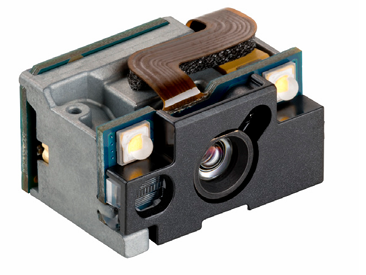

ZEBRA SE4710
| Параметр | Значение |
| Разрешение сенсора | 1280 × 800 пикселей |
| Поле обзора (FOV) |
Горизонтальное: 42° Вертикальное : 28° |
| Допуски по ориентации |
Склонение (Skew): ±60° Наклон (Pitch): ±60° Поворот (Roll): 360° |
| Фокусное расстояние | От лицевой панели: 7.64 дюйма (194 мм) |
| Система наведения | Светодиод, 610 нм |
| Подсветка | 1 красный светодиод, 660 нм |

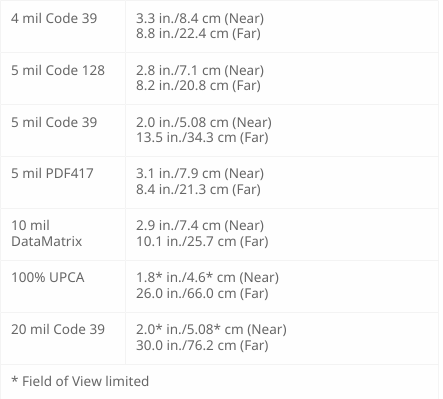

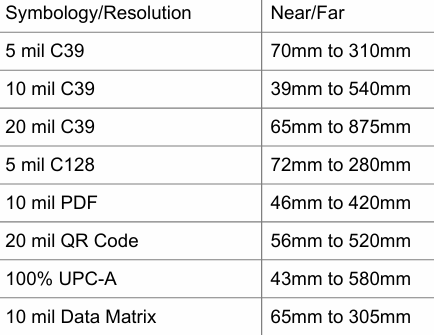

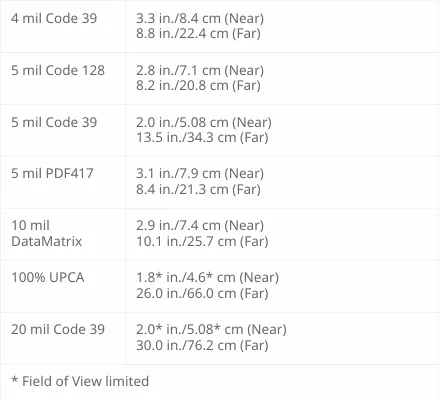

Дальность сканирования:
(Near)и(Far): Это границы рабочего диапазона для данного кода.Near(Ближняя дистанция): Минимальное расстояние, с которого сканер может сфокусироваться и прочитать этот код. Если поднести сканер ближе, он не сможет его считать.Far(Дальняя дистанция): Максимальное расстояние, на котором сканер еще может распознать и расшифровать этот код. Если отодвинуть код дальше, он станет слишком маленьким для сенсора.
* Field of View limited: Примечание означает, что на ближней дистанции (Near) физический размер штрихкода становится настолько большим, что он не помещается целиком в поле зрения (FOV) сканера. Это физическое ограничение "обзора" сканера.

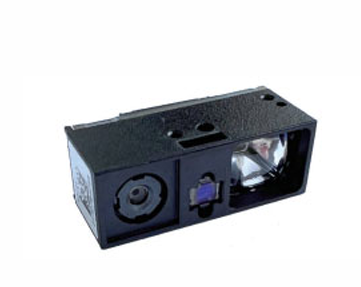

ZEBRA SE4750 / SE4757
| Параметр | Значение |
| Разрешение сенсора | 1280 x 960 пикселей |
| Поле обзора (FOV) |
SR (Standard Range): Горизонтальное: 48°, Вертикальное: 36.7° MR (Middle Range): Горизонтальное: 31°, Вертикальное: 23° DP (Dense Pitch): Горизонтальное: 31°, Вертикальное: 23° |
| Допуски по ориентации |
Склонение (Skew): ±60° Наклон (Pitch): ±60° Поворот (Roll): 360° |
| Фокусное расстояние |
SR: От лицевой панели: 7.38 дюйма (18.7 см) MR: От лицевой панели: 14.2 дюйма (36.1 см) DP: От лицевой панели: 3.0 дюйма (7.6 см) |
| Система наведения | Лазерный диод (VLD), 655 нм |
| Подсветка | 2 тепло-белых светодиода |
Дальность сканирования:

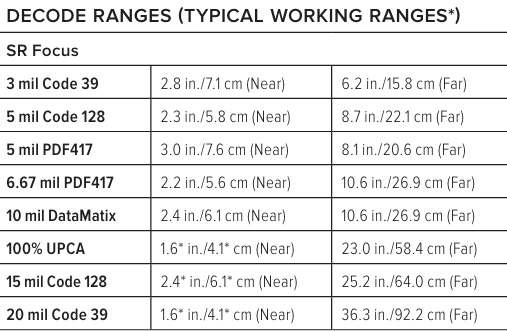

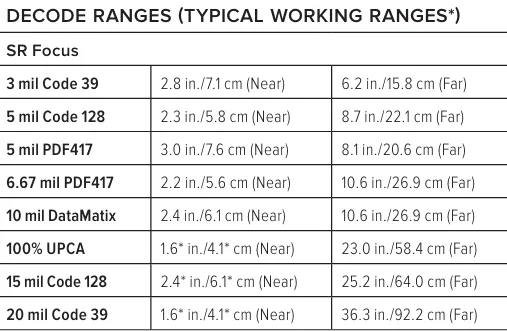

SR (Standard Range / Стандартный диапазон)

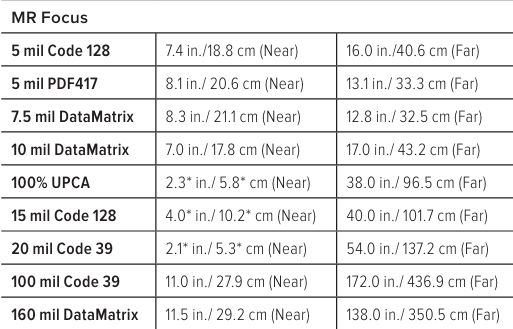

MR (Middle Range / Средний диапазон)

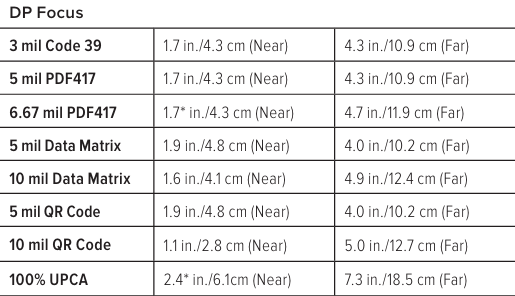

DP (Dense Pitch / Плотные коды)

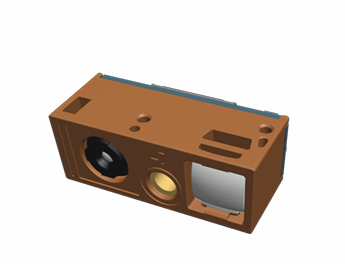

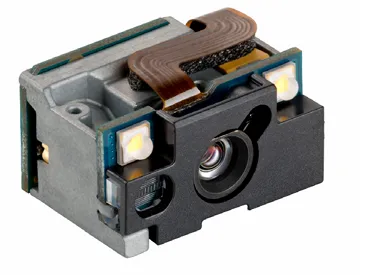

Meferi SE5070
| Параметр | Значение |
| Разрешение сенсора (Sensor Resolution) | 1280 x 800 пикселей |
| Поле обзора (FOV) | Горизонтальное: 48.08°, Вертикальное: 26.8° |
| Допуск по перекосу (Skew Tolerance) | ±60° |
| Допуск по наклону (Pitch Tolerance) | ±60° |
| Допуск по вращению (Roll Tolerance) | 360° |
| Система наведения (Aiming) | Лазерный диод (VLD), 655 нм |
| Подсветка (Illumination) | Теплый белый светодиод |

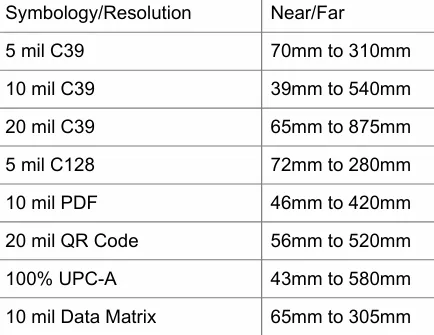

Дальность считывания штрих кодов:

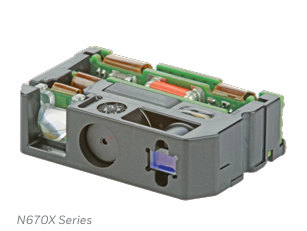

N670X Series
| Сенсор (SENSOR) | 1280 x 800, глобальный затвор (global shutter) |
| Подсветка (ILLUMINATION) | Белые или красные светодиоды (LED). Безопасны для глаз (отнесены к exempt risk group - группа освобожденных от риска) |
| Оптика (OPTICS) |
Два режима: • SR (standard range): Стандартный диапазон для универсального использования. • HD (high density): Режим высокой плотности для чтения очень мелких кодов. |
|
Прицел (AIMING) |
Два типа прицела: • Продвинутый красный лазер: Проецирует перекрестие и рамку для точного позиционирования. • Яркий зеленый светодиод: Проецирует перекрестие или прямую линию. |
| Скорость сканирования (TYPICAL FRAME RATE) | До 60 кадров в секунду. Обеспечивает быстрое и надежное считывание даже при быстром перемещении кода. |
|
Допуск по скорости (MOTION TOLERANCE) |
Макс.: 600 см/с (236 дюй/с) Тип.: 400 см/с (157 дюй/с). Может сканировать объекты, движущиеся на очень высокой скорости. |
| Поле зрения (FIELD OF VIEW) | Горизонтальное: 48°, Вертикальное: 31°. Широкий угол обзора для легкого захвата кода. |
| Углы сканирования (SCAN ANGLES) |
Наклон (tilt): 360° Тангаж (pitch): ±60° Перекос (skew): ±60°. Считывает коды под практически любым углом. |
|
Контрастность (SYMBOL CONTRAST) | Минимальный контраст печати: 20%. Способен читать коды с низкой контрастностью. |
| Разрешение (RESOLUTION) |
SR оптика: • 3 mil Code 39 (1D) • 7 mil Data Matrix/QR (2D) • 4 mil PDF417 (2D stacked) HD оптика: • 2.5 mil Code 39 (1D) • 5 mil Data Matrix/QR (2D) • 4 mil PDF417 (2D stacked) |

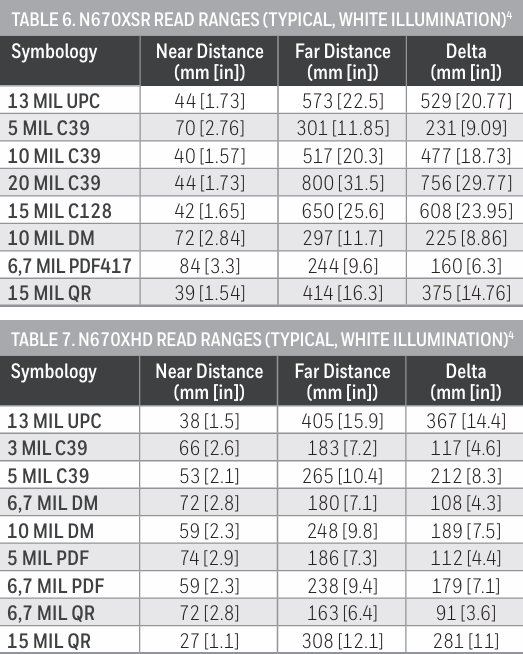

Таблица дальности сканирования:

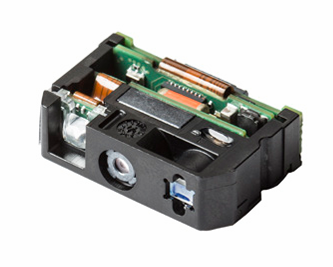

N6603 Series
| Сенсор | Проприетарный КМОП-сенсор с глобальным затвором, разрешение 844 x 640 пикселей |
| Подсветка | Белый светодиод (безопасная для глаз группа риска) |
| Прицел (Aiming) | Высоковидимый красный лазер 650 нм (класс безопасности лазера 2) |
| Скорость сканирования | До 60 кадров в секунду (максимум) |
| Допуск по скорости | До 584 см/с (230 дюйм/с) в полной темноте для UPC-кода на расстоянии 10 см (4") |
| Поле зрения |
Горизонтальный угол: 42.4° Вертикальный угол: 33° |
| Углы сканирования |
Наклон: 360° Тангаж: ±45° Перекос: ±60° |
| Контрастность символа | Минимальная отражательная способность: 20% |

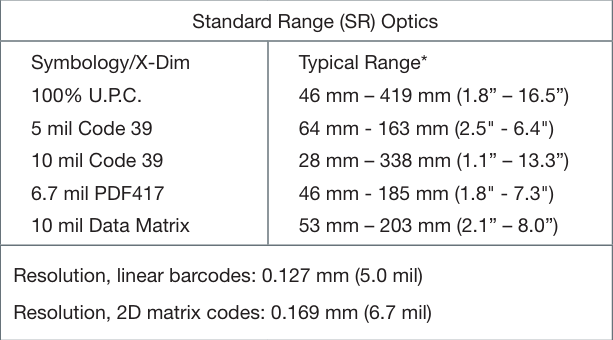

Дальность считывания штрих кодов:
